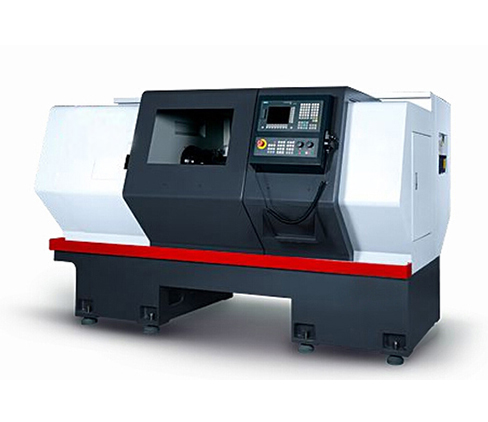

CAK係列數控車床-數控車床-沈陽91九色麻豆搖臂鑽床有限公司

	CAK50j 係列	CAK50i 係列	CAK61j 係列	CAK61i 係列	CAK63 係列	CAK80 係列
床身回轉直徑	mm	500	500	610	610	630	800
導軌跨度	mm	400	400	400	400	550	600
工件長度	mm	640 890 1390 1900	640 890 1390 1900	640 890 1390 1900	640 890 1390 1900	750 1500 3000	1500 3000 5000
車削長度	mm	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 1350 2850	1350 2850 4850
車削直徑
立式刀架	mm	500(立四) 360(立六)	500(立四) 360(立六)	610(立四) 480(立六)	610(立四) 480(立六)	630	800
滑板上回轉直徑
立式刀架	mm	300	300	370	370	350	480
車削直徑
臥式刀架	mm	400	400	500	500	500(臥六) 400(臥八)	600(臥六)
滑板上回轉直徑
臥式刀架	mm	280	280	350	350	350(臥六) 310(臥八)	480(臥六)
主軸端部型式及代號	mm	A8	A8	A8	A8	D11	D11
卡盤
手動		● φ250	● φ250	● φ250	● φ250	● φ315	● φ315
氣動		★ φ250	★ φ250	★ φ250	★ φ250	/ /	/ /
液壓		★ φ250	★ φ250	★ φ250	★ φ250	★ φ304	★ φ304或381
主軸前端錐孔錐度		1:20	1:20	1:20	1:20	1:20	1:20
主軸孔徑	mm	70mm	70mm	70mm	70mm	104mm	104mm
主軸轉速級數
雙速電機		● 12級 n	/ /	● 12級 n	/ /	/	/
變頻電機		★ 自動三檔無級	● 自動三檔無級	★ 自動三檔無級	● 自動三檔無級	自動四檔無級	自動四檔無級
主軸轉速範圍
雙速電機	r/min	● 40-1800	/ /	● 40-1800	/ /	/	/
變頻電機	r/min	★ 22-220 71-710 215-2200	● 22-220 71-710 215-2200	★ 22-220 71-710 215-2200	● 22-220 71-710 215-2200	17-128 38-278 75-750 170-1000	17-100 38-222 76-445 180-1000
主電機功率
雙速電機	kW	● 6.5/8	/ /	● 6.5/8	/ /	/	/
變頻電機	kW	★ 7.5	● 7.5	★ 7.5	● 7.5	11	15
中心高
距床身	mm	250	250	305	305	315	400
距地麵	mm	1130	1130	1185	1185	1110	1130
快移速度X/Z	mm/min	5/10 (1900mm時 Z為6)	5/10 (1900mm時 Z為6)	5/10 (1900mm時 Z為6)	5/10 (1900mm時 Z為6)	4/8	4/8
刀架轉位時間(一工位)	s	2.4(立四) 2.2(立六) 1.6(臥六)	2.4(立四) 2.2(立六) 1.6(臥六)	2.4(立四) 2.2(立六) 1.6(臥六)	2.4(立四) 2.2(立六) 1.6(臥六)	3.9(立四) 3.6(立六) 1.7(臥六) 1.6(臥八)	3.9(立四) 3.6(立六) 1.7(臥六) 1.6(臥八)
刀架轉位重複定位精度	mm	0.008"	0.008"	0.008"	0.008"	0.008"	0.008"
X軸行程	mm	250	250	305	305	320	420
Z軸行程	mm	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 850 1350 1860	600 1350 2820	1350 2850 4850
工件精度		IT6-IT7	IT6-IT7	IT6-IT7	IT6-IT7	IT6-IT7	IT6-IT7
工件表麵粗糙度	μm	Ra1.6	Ra1.6	Ra1.6	Ra1.6	Ra1.6	Ra1.6
尾台套筒直徑/行程	mm	75/150	75/150	75/150	75/150	100/250	100/250
尾座錐孔錐度		莫氏5號	莫氏5號	莫氏5號	莫氏5號	莫氏5號	莫氏5號
刀架形式
立式四工位		●	●	●	●	●	●
立式六工位		★	★	★	★	★(不配尾座)	★(不配尾座)
臥式六工位		★	★	★	★	★	★
臥式八工位						★
刀杆尺寸
外圓	mm	□25×25	□25×25	□25×25	□25×25	□32×32	□32×32
內孔	mm	φ32,φ25	φ32,φ25	φ32,φ25	φ32,φ25	φ32	φ32
承重
軸類件	kg	1300 1500 1600 1700	1300 1500 1600 1700	1300 1500 1600 1700	1300 1500 1600 1700	1500 2000 2500	2000 2500 3000
盤類件	kg	600	600	600	600	1000	1200
機床重量	kg	2100 2300 2600 2900	2100 2300 2600 2900	2200 2500 2700 3000	2200 2500 2700 3000	3750 4000 5000	5500 6500 8000
